Открывая мир автоматических машин для трафаретной печати: ваш путь к экспертному мастерству
Jan 04, 2024
Введение
Разработка автоматических машин для трафаретной печати претерпела значительную эволюцию с момента ее создания. Путь начался в начале 20-го века, когда преобладающим методом была ручная трафаретная печать. Переход к автоматизации набрал обороты в середине-20века с появлением полуавтоматических машин, обеспечивающих повышенную эффективность. Однако именно в конце 20-го и начале 21-го веков были достигнуты значительные успехи в полностью автоматической технологии трафаретной печати. Такие инновации, как компьютеризированное управление, программируемые настройки и роботизированное оружие, произвели революцию в отрасли, позволив повысить производительность, повысить точность и сократить вмешательство человека. Интеграция современных материалов, таких как специализированные чернила и улучшенные трафаретные сетки, еще больше повысила качество и универсальность автоматических машин трафаретной печати. Сегодня эти машины играют ключевую роль в различных отраслях промышленности, включая текстильную, электронную и упаковочную, демонстрируя путь, отмеченный технологическими прорывами и постоянным совершенствованием.
Что такое автоматическая машина для трафаретной печати
Автоматическая машина для трафаретной печати, также известная как автоматический трафаретный принтер или машина для трафаретной печати, представляет собой специализированное промышленное оборудование, предназначенное для высокообъемной и эффективной печати изображений или рисунков на различных подложках, таких как текстиль, пластик, стекло и бумага. Этот процесс включает использование тканого сетчатого экрана, на который наносится изображение, подлежащее печати. Этот экран покрыт светочувствительной эмульсией, которая под воздействием света создает трафарет желаемого рисунка. Затем автоматическая машина для трафаретной печати с помощью ракеля проталкивает чернила через открытые участки трафарета на подложку, создавая окончательное напечатанное изображение.
Что отличает автоматические машины для трафаретной печати от их ручных или полуавтоматических аналогов, так это высокий уровень автоматизации. Эти машины оснащены такими функциями, как компьютеризированное управление, программируемые настройки и часто включают в себя роботизированные руки для точной и стабильной печати. Автоматические машины для трафаретной печати широко используются в отраслях, где требуется крупномасштабная и повторяемая печать, например, в производстве одежды, рекламной продукции, вывесок и электронных компонентов. Автоматизация этих машин не только повышает эффективность производства, но также обеспечивает большую точность и последовательность процесса печати.
Принцип работы автоматической машины для трафаретной печати
Автоматическая машина для трафаретной печати работает на основе фундаментального принципа, согласно которому графическая часть формы для трафаретной печати допускает проникновение чернил, в то время как неграфическая часть непроницаема для чернил. В этом процессе краска наносится на один конец формы для трафаретной печати, а ракель оказывает давление на краску, перемещаясь по пластине к противоположному концу. При движении ракель выдавливает краску через сетку графической части на подложку. Вязкость чернил гарантирует, что отпечаток останется в определенном диапазоне. На протяжении всей печати ракель поддерживает линейный контакт как с формой для трафаретной печати, так и с подложкой, при этом линия контакта отслеживает движение ракеля. Форма для трафаретной печати остается в подвижном линейном контакте с подложкой, в то время как другие области формы отделяются от подложки. Такое разделение предотвращает контакт чернил и трафарета, обеспечивая точность размеров при печати и предотвращая размазывание. Как только ракель завершит весь макет, его поднимают, одновременно поднимая пластину для трафаретной печати, и чернила осторожно возвращаются в исходное положение. Это знаменует завершение процесса печати на автоматической трафаретной печатной машине.
Особенности автоматической машины для трафаретной печати
1. Полностью автоматический
Наша машина не требует специального персонала для ее эксплуатации. Он прост в использовании и эффективен, экономит ваше время и деньги.
2. Автоматическое позиционирование
Мы гордимся нашей способностью поддерживать точность печати. Наша машина спроектирована с автоматическим позиционированием, что гарантирует, что ваши отпечатки всегда будут точно на цели.
3. Стабильность печати
Без системы печати не может быть продукта. Наша машина спроектирована так, чтобы обеспечить стабильность и постоянство процесса печати.
4. Высокопрочная вакуумная система.
Наша машина оснащена высокопрочной вакуумной системой, которая гарантирует точность каждого отпечатка.
5. 1-цветная печать до 60 см.
Наша машина может печатать одним цветом по прямым краям длиной до 60 см.
6. ПЛК и система управления сенсорным экраном.
Наша машина оснащена цифровой системой управления, которая позволяет легко устанавливать необходимые параметры, что упрощает работу.
7. Удобная настройка
С нашей машиной регулировка угла печати, давления и расстояния между сетками очень проста. Скребок и водоограничитель контролируются прецизионными направляющими, что обеспечивает их вертикальность и устойчивость.
8. Аварийный выключатель.
Безопасность – наш главный приоритет. Мы встроили в нашу машину аварийный выключатель для обеспечения безопасности и устойчивости.
9. Точное вращающееся позиционирование
Наша машина оснащена тайваньской технологией прецизионного вращающегося позиционирования, которая обеспечивает многократное точное позиционирование. Он быстрый, стабильный и высокоэффективный.
Процесс автоматической трафаретной печати
Шаг 1: Дизайн создан.
Для начала трафаретный принтер берет дизайн, который они хотят создать на готовом изделии, и распечатывает его на прозрачной ацетатной пленке. Это будет использоваться для создания трафарета.
Шаг 2: Экран подготовлен.
Далее трафаретный принтер выберет сетчатый экран, соответствующий сложности дизайна и текстуре печатаемой ткани. Затем сетчатый экран покрывается слоем светореактивной эмульсии, которая затвердевает при проявлении под ярким светом.
Шаг 3: Эмульсия подвергается воздействию.
Затем ацетатный лист с изображением накладывается на экран с эмульсионным покрытием, и все это подвергается очень яркому свету. Свет затвердевает эмульсию, поэтому части экрана, покрытые рисунком, остаются в жидкой форме.
Шаг 4: Эмульсия смывается, создавая трафарет.
После экспонирования экрана в течение заданного времени области экрана, не покрытые рисунком, станут твердыми. Незатвердевшую эмульсию затем тщательно смывают. Это оставляет четкий отпечаток рисунка на экране, через который проходят чернила. Затем трафарет высушивается, и трафаретный принтер внесет все необходимые корректировки и корректировки, чтобы отпечаток максимально точно соответствовал исходному дизайну. Трафарет готов к использованию.
Шаг 5: Товар подготовлен к печати.
Для начала принтер берет дизайн, который они хотят создать на готовом изделии, и распечатывает его на прозрачной ацетатной пленке. Это будет использоваться для создания трафарета.
Шаг 6: Чернила продавливаются через экран на предмет.
Трафарет опускают на печатную плату, чернила добавляются в верхний конец трафарета, а с помощью ракеля чернила протягиваются по всей длине трафарета. Благодаря этому чернила проталкиваются через открытые участки трафарета, отпечатывая рисунок на изделии под ним, когда он проявляется при ярком свете.
Шаг 7: Чтобы проверить качество печати.
Затем отпечатанный продукт проходит через сушилку, которая «отверждает» чернила и создает гладкое, стойкое к цвету покрытие. Готовый продукт будет проверен и тщательно вымыт, чтобы удалить любые остатки, прежде чем передать его новому владельцу.
Область применения автоматической машины для трафаретной печати.
Рекомендуется полностью автоматическая машина для трафаретной печати.

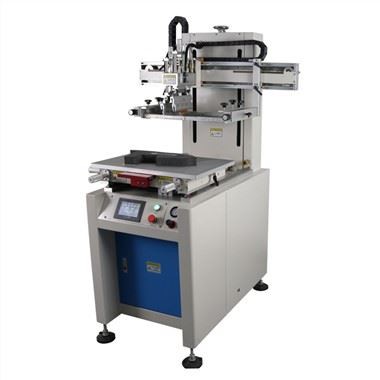

Автоматический ситовый пресс TS-60RS1
Автоматическая машина для трафаретной печати специально разработана для высокоскоростной и автоматической печати линейки. Создание системы печати и транспортировки с помощью высокоточного двигателя для автоматического завершения печати, сокращения трудозатрат и повышения эффективности. подходит для печати линеек в пределах 60 см.
Разница между ручной машиной трафаретной печати и автоматической машиной трафаретной печати
Ручные машины для трафаретной печати и автоматические машины для трафаретной печати существенно различаются по принципу работы, эффективности и производственным возможностям. В машине для трафаретной печати с ручным управлением оператор активно участвует в различных этапах процесса печати, включая нанесение краски, подъем и опускание трафарета, а также маневрирование ракелем. Этот практический подход обеспечивает больший контроль и гибкость, но, как правило, он медленнее и требует квалифицированных операторов. Ручные машины подходят для мелкосерийного производства и часто предпочтительнее для сложных конструкций или специализированных проектов, где необходима высокая степень индивидуальной настройки.
С другой стороны, автоматические машины трафаретной печати характеризуются высоким уровнем механизации и меньшим участием оператора. Эти машины оснащены компьютеризированным управлением, программируемыми настройками и часто оснащены роботизированными манипуляторами для точной обработки материалов. Автоматизация значительно увеличивает скорость и эффективность производства, что делает автоматические машины для трафаретной печати хорошо подходящими для крупномасштабных и повторяющихся задач печати. Хотя автоматические машины обеспечивают более высокую производительность и стабильность, они могут иметь ограничения при работе со сложными или изменяющимися конструкциями по сравнению с ручными аналогами. Выбор между ручными и автоматическими машинами для трафаретной печати зависит от таких факторов, как объем производства, сложность конструкции и уровень настройки, необходимый для операции печати.
Распространенные неисправности и решения в процессе печати
Неисправность 1: Рабочая поверхность автоматической машины для трафаретной печати не вдыхает.
Причина: Сломан управляющий электромагнитный клапан или поврежден внутренний блок.
Решение: Заменить и отремонтировать.
Ошибка 2: Вертикальная направляющая автоматического трафаретного принтера медленно поднимается.
Причина: Подшипник вертикально-скользящего седла обезжирен или поршень цилиндра изношен, а вал погнут под воздействием магнитного поля.
Решение: Долейте масло, измените пароль поршня и отрегулируйте ось.
Неисправность 3: нажмите на педальный переключатель, и вертикальное скользящее сиденье опустится, когда оно работает в полуавтоматическом режиме, а печатное сиденье не будет двигаться после перемещения влево.
Причина: бесконтактный переключатель на левой стороне сдвижного сиденья не обнаружен или возникла проблема.
Решение: Отрегулируйте точку чувствительности левого бесконтактного переключателя или замените бесконтактный переключатель.
Неисправность 4: При нажатии на ножной переключатель в полуавтоматическом режиме сдвижное сиденье опускается и перемещается влево, а затем поднимается, но не перемещается вправо.
Причина: бесконтактный переключатель в верхней левой части вертикально-сдвижного сиденья не обнаружен, или с бесконтактным переключателем возникла проблема.
Решение: Отрегулируйте верхний датчик приближения или более качественный датчик приближения.
Ошибка 5: После включения автоматической машины для трафаретной печати подъем происходит медленно на полтакта.
Причина: Управляющий электромагнитный клапан заблокирован посторонним предметом или электромагнитный клапан неисправен.
Решение: Снимите электромагнитный клапан, чтобы очистить или заменить электромагнитный клапан.
Ошибка 6: Невозможно запустить автоматически.
Причина: Микропереключатели верхнего и нижнего цилиндров автоматической трафаретной печатной машины нормально замкнуты, и контакты не могут включиться или поврежден таймер.
Решение: Отремонтировать микропереключатель или заменить таймер.
Ошибка 7: Некоторые области рисунка не полностью заполнены чернилами.
Причина: недостаточное давление швабры/непостоянное натяжение сита.
Решение: отрегулируйте давление швабры и обеспечьте равномерное натяжение сита.
Ошибка 8. Напечатанные изображения выглядят размытыми или смазанными.
Причина: чрезмерный расход чернил/недостаточное время высыхания или отверждения.
Решение: Уменьшите расход чернил и обеспечьте правильное высыхание или закрепление в соответствии со спецификациями чернил и носителя.
Ошибка 9: рядом с предполагаемым отпечатком появляются бледные дубликаты изображений.
Причина: Недостаточно очищенные сетки/Остатки на подложке.
Решение: Тщательно очистите и обезжирьте сита, убедитесь, что подложка чистая и не содержит загрязнений.
Ошибка 10: Заблокированная сетка приводит к неравномерной или прерывистой печати.
Причина: засохшие чернила в сетке/неправильное покрытие экрана или экспозиция.
Решение: Тщательно очистите сетку, обеспечьте правильную подготовку экрана и проверьте время экспозиции.
Ошибка 11: Чернила выходят за пределы предполагаемых границ рисунка.
Причина: Чрезмерная вязкость чернил/Недостаточное высыхание или отверждение.
Решение: отрегулируйте вязкость чернил и обеспечьте правильные условия сушки или отверждения.
Ошибка 12: Небольшие отверстия или дефекты на отпечатанном изображении.
Причина: Загрязнения на подложке/недостаточное покрытие экрана.
Решение: Очистите подложку, убедитесь в правильности покрытия экрана и проверьте сетку на наличие повреждений.
Ошибка 13: изменение толщины чернил на отпечатанном изображении.
Причина: неравномерное давление швабры/неравномерная поверхность носителя.
Решение: Отрегулируйте и контролируйте давление ракеля, а также обеспечьте однородность поверхности носителя.
